ダイヤル表示器　その２
−　ＤＤＭ−ＭＣＰ　−

　「ダイヤル表示器　その１」においては、Ｄ/ＡとしてＲ−２Ｒラダー型を使用しました。ここではシリアルインターフェースのMCP4922を使用し、ＰＩＣ−Ｄ/Ａ間ＰＩＮ数を削減しています。空いたＩＯピンをバンド選択情報の入力に当て、マルチバンドに対応しました。又、カウンタ初期データ調整用に２３２Ｃインタフェースを設けました。

機能

1)BAND選択情報の入力、対応表示周波数および表示幅

　　　　　入力　　　
　　RA2 RA1 RA0　　 　　　　表示周波数　　　　　　表示幅　　　　記事
　----------------------------------------------------
　　　 0　　0　　0　　　　　890kHz〜　1,290kHz　　　400kHz
　　　 0　　0　　1　　　　1,800kHz〜　2,000kHz　　　200kHz
　　　 0　　1　　0　　　　3,500kHz〜　3,900kHz　　　400kHz
　　　 0　　1　　1　　　　7,000kHz〜　7,200kHz　　　200kHz
　　　 1　　0　　0　　　10,000kHz〜10,400kHz　　 　400kHz
　　　 1　　0　　1　　　14,000kHz〜14,400kHz　　 　400kHz
　　　 1　　1　　0　　　　7,000kHz〜　7,200kHz　　　200kHz　　　未使用
　　　 1　　1　　1　　　　7,000kHz〜　7,200kHz　　　200kHz　　　未使用

2）アナログメータ表示用電圧の送出

3)LED制御出力
　以下の周波数検出時,LED点灯
　(1)表示下限（メータ指示0）以下の周波数を検出時
　(2)+100kHz,+200kHz,300kHzに対し±1kHz以内を検出時
　(3)表示上限（表示幅）を超えた周波数を検出時

4)剰余（１６ビット）のRS232C出力

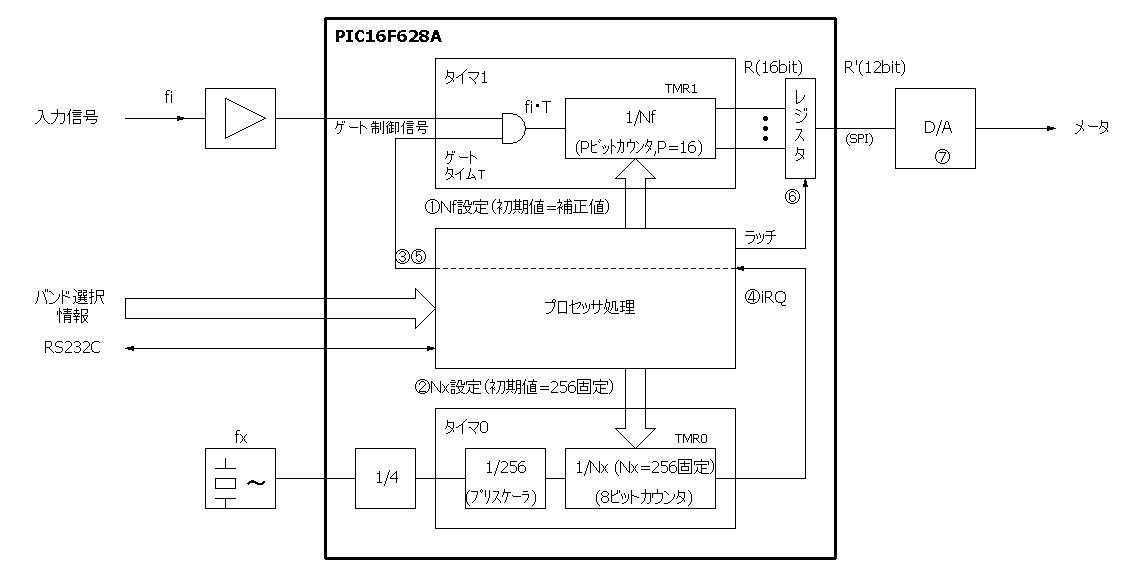

ブロックダイヤ

回路

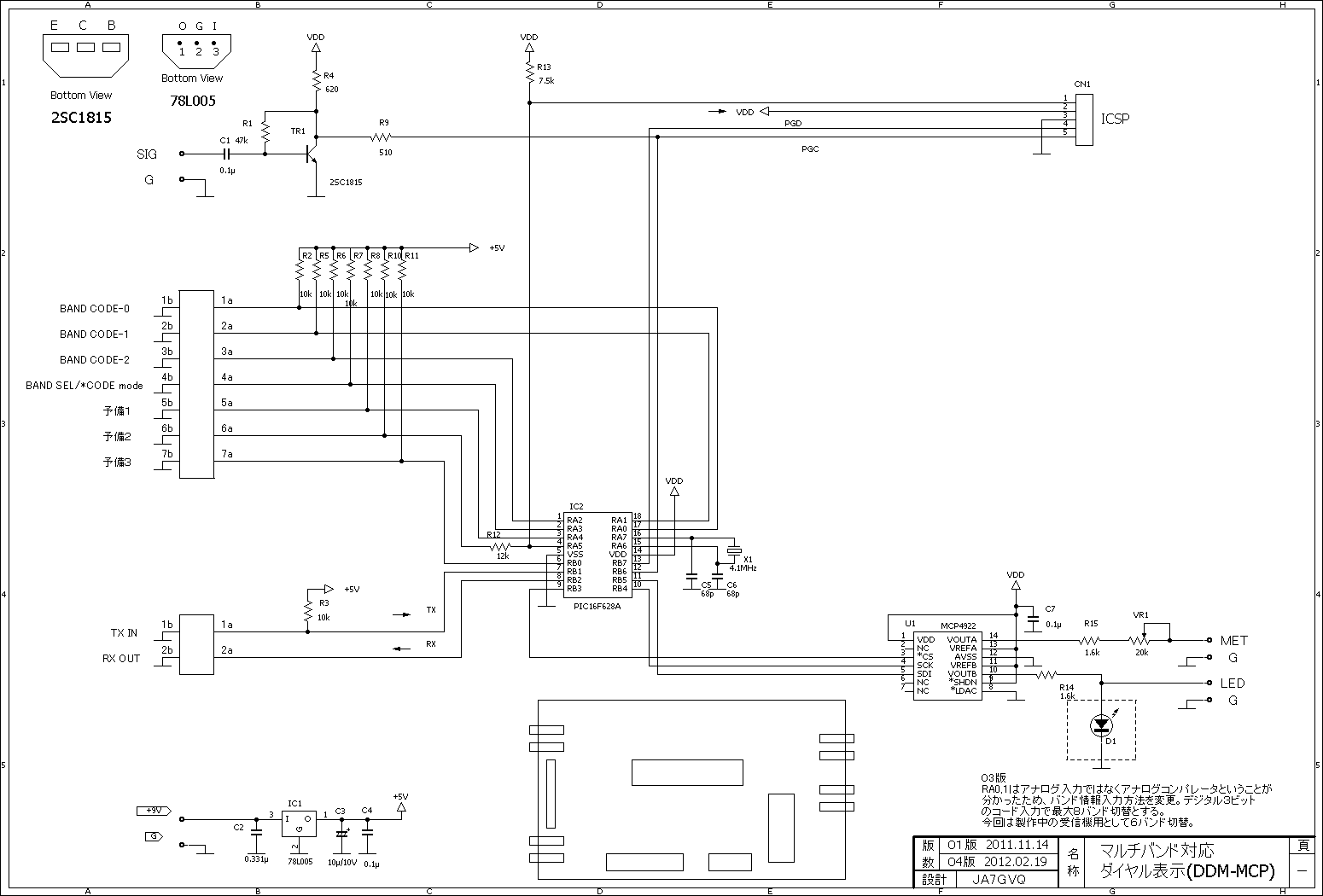

図３−１　回路図

ファームウェア

SPIの記述は「電子工作etc」の「実験室　■Ｄ／Ａ変換（ＭＣＰ４９２２／１２ビット精度）」のソースリストを参考にさせて頂きました。

　剰余（１６ビット)のRS-232C送出機能を設けましたが、これは出力誤差の補正および確認用として設けたもので、通常は使用しません。RS-232CはソースブーストC添付のサンプルソースを使用しています。この部分のソース開示は著作権に触れる可能性がありますので、HEXファイルのみ載せておきます。

ファームウェア（HEXファイル）

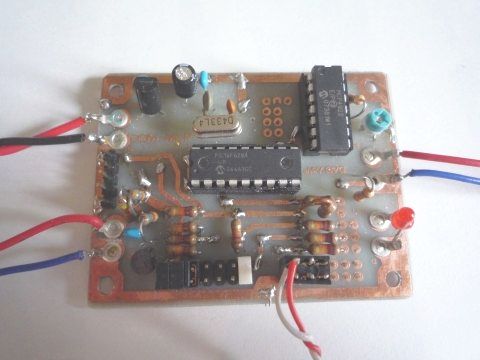

製作

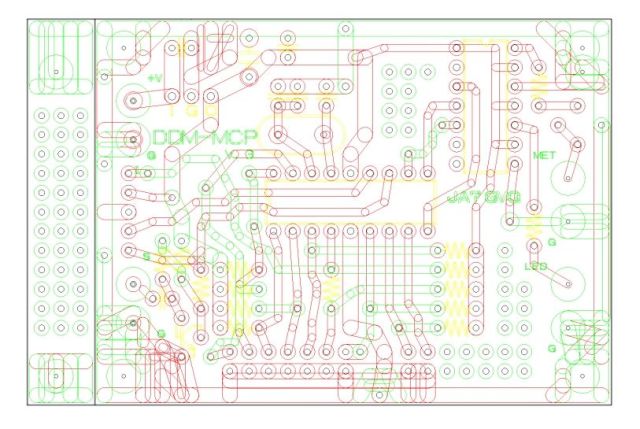

ＰＴ確認図
パターン図（実装面）
パターン図（ハンダ面）

　マルチバンドに対応しました。今後、電源断時の周波数の保存等、機能追加を考えています。
　この表示器は「QR-7１J」に使用しています。
